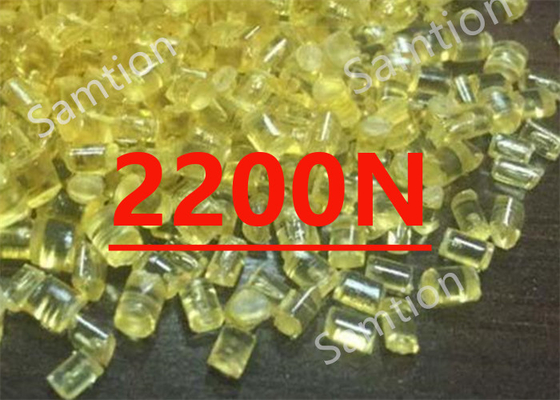

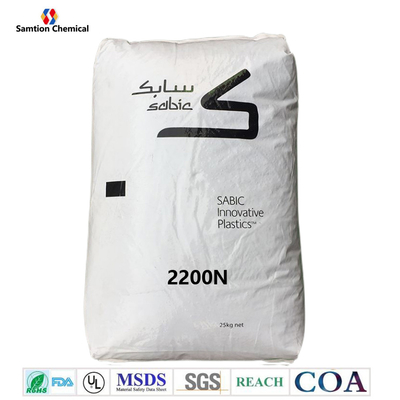

СабикУльтем 2200Nсмола20% полиэфиримид, заполненный стеклянным волокном (Tg 217C).
| Типичные свойства(1) | |||
| Механический | Стоимость | Единица | Стандартный |
| Напряжение на тягу, год, тип I, 5 мм/мин | 130 | MPa | ASTM D 638 |
| Напряжение на тягу, brk, тип I, 5 мм/мин | 130 | MPa | ASTM D 638 |
| Нагрузка на тягу, yld, тип I, 5 мм/мин | 4 | % | ASTM D 638 |
| Нагрузка на тягу, brk, тип I, 5 мм/мин | 4 | % | ASTM D 638 |
| Модуль тяги, 5 мм/мин | 6890 | MPa | ASTM D 638 |
| Нагрузка на изгиб, год, 1,3 мм/мин, протяженность 50 мм | 228 | MPa | ASTM D 790 |
| Модуль изгиба, 1,3 мм/мин, протяженность 50 мм | 6890 | MPa | ASTM D 790 |
| Твердость, Рокуэлл М. | 114 | - | АСТМ D 785 |
| Таберная абразия, CS-17, 1 кг | 17 | мг/1000cy | Метод S-Plastics |
| Напряжение натяжения, выход, 5 мм/мин | 140 | MPa | ISO 527 |
| Напряжение натяжения, разрыв, 5 мм/мин | 140 | MPa | ISO 527 |
| Напряженность, выход, 5 мм/мин | 2 | % | ISO 527 |
| Напряжение натяжения, разрыв, 5 мм/мин | 2 | % | ISO 527 |
| Модуль тяги, 1 мм/мин | 6800 | MPa | ISO 527 |
| Нагрузка на изгиб, выход, 2 мм/мин | 210 | MPa | ISO 178 |
| Модуль изгиба, 2 мм/мин | 6500 | MPa | ISO 178 |
| Твердость, H358/30 | 150 | MPa | ISO 2039-1 |
| Влияние | Стоимость | Единица | Стандартный |
| Izod Impact, не отмеченный, 23°C | 481 | Д/м | ASTM D 4812 |
| Izod Impact, вырезанный, 23°C | 64 | Д/м | ASTM D 256 |
| Удар Izod, задом наперед, 3,2 мм | 465 | Д/м | ASTM D 256 |
| Общая энергия приборового удара, 23°C | 10 | J | ASTM D 3763 |
| Izod Impact, не отмеченный 80*10*4 +23°C | 30 | kJ/m2 | ISO 180/1U |
| Izod Impact, не отмеченный 80*10*4 -30°C | 30 | kJ/m2 | ISO 180/1U |
| Izod Impact, отмеченный 80*10*4 +23°C | 5 | kJ/m2 | ISO 180/1A |
| Izod Impact, отмеченный 80*10*4 -30°C | 5 | kJ/m2 | ISO 180/1A |
| Степень нагрева 23°C, V-отметка Край 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Степень температуры -30°C, V-отметка Эджве 80*10*4 sp=62 мм | 9 | kJ/m2 | ISO 179/1eA |
| Степень нагрева 23°C, не выделяемый край 80*10*4 sp=62mm | 35 | kJ/m2 | ISO 179/1eU |
| Степень температуры -30°С, неотрезанный край 80*10*4 sp=62mm | 35 | kJ/m2 | ISO 179/1eU |
| ТЕРМИЧЕСКИЙ | Стоимость | Единица | Стандартный |
| Температура смягчения Виката, скорость B/50 | 220 | °C | ASTM D 1525 |
| HDT, 0,45 MPa, 3,2 мм, не обжаренный | 208 | °C | ASTM D 648 |
| HDT, 1,82 МПа, 3,2 мм, не обжаренный | 206 | °C | ASTM D 648 |
| HDT, 0,45 МПа, 6,4 мм, не обжаренный | 210 | °C | ASTM D 648 |
| HDT, 1,82 МПа, 6,4 мм, не обжаренный | 210 | °C | ASTM D 648 |
| CTE, от -40°C до 150°C, поток | 2.5E-05 | 1/°C | ASTM E 831 |
| CTE, от -40°C до 150°C, xflow | 6.E-05 | 1/°C | ASTM E 831 |
| Теплопроводность | 0.28 | W/m-°C | ISO 8302 |
| CTE, от 23°C до 150°C, поток | 2.5E-05 | 1/°C | ISO 11359-2 |
| CTE, от 23°C до 150°C, xflow | 6.E-05 | 1/°C | ISO 11359-2 |
| Испытание давления шаров, 125°C +/- 2°C | Пропуска | - | IEC 60695-10-2 |
| Температура смягчения Vicat, скорость A/50 | 223 | °C | ISO 306 |
| Температура смягчения Виката, скорость B/50 | 212 | °C | ISO 306 |
| Температура смягчения Виката, скорость B/120 | 218 | °C | ISO 306 |
| HDT/Be, 0,45MPa Край 120*10*4 sp=100 мм | 210 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Край 120*10*4 sp=100mm | 205 | °C | ISO 75/Ae |
| HDT/Bf, 0,45 MPa Площадь 80*10*4 sp=64 мм | 208 | °C | ISO 75/Bf |
| HDT/Af, 1,8 MPa Плоская 80*10*4 sp=64mm | 202 | °C | ISO 75/Af |
| ФИЗИКА | Стоимость | Единица | Стандартный |
| Специфическая гравитация | 1.42 | - | ASTM D 792 |
| Водопоглощение, 24 часа | 0.19 | % | ASTM D 570 |
| Водопоглощение, равновесие, 23C | 1.1 | % | ASTM D 570 |
| Сокращение плесени на пружине, поток (2) | 0.3 - 0.5 | % | Метод S-Plastics |
| Сжатие плесени, поток, 3,2 мм | 0.3 - 0.5 | % | Метод S-Plastics |
| Сжатие плесени, xflow, 3,2 мм | 0.4 - 0.6 | % | Метод S-Plastics |
| Скорость потока плавления, 337°C/6,6 kgf | 6 | g/10 мин | ASTM D 1238 |
| Плотность | 1.42 | g/cm3 | ISO 1183 |
| Водопоглощение (23°C/sat) | 1 | % | ISO 62 |
| Поглощение влаги (23°C / 50% RH) | 0.55 | % | ISO 62 |
| Объем плавления, MVR при 360°C/5,0 кг | 7 | см3/10 мин | ISO 1133 |
| Электрические | Стоимость | Единица | Стандартный |
| Сопротивляемость объема | 7.E+16 | Омм-см | ASTM D 257 |
| Диэлектрическая прочность, в масле, 1,6 мм | 26.4 | КВ/мм | ASTM D 149 |
| Относительная проницаемость, 1 кГц | 3.5 | - | ASTM D 150 |
| Фактор рассеивания, 1 кГц | 0.0015 | - | ASTM D 150 |
| Фактор рассеивания, 2450 МГц | 0.0049 | - | ASTM D 150 |
| Сопротивляемость объема | 1.E+15 | Омм-см | IEC 60093 |
| Сопротивляемость поверхности, ROA | >1.E+15 | Омм. | IEC 60093 |
| Диэлектрическая прочность, в масле, 0,8 мм | 34 | КВ/мм | IEC 60243-1 |
| Диэлектрическая прочность, в масле, 1,6 мм | 26 | КВ/мм | IEC 60243-1 |
| Диэлектрическая прочность, в масле, 3,2 мм | 16 | КВ/мм | IEC 60243-1 |
| Относительная пропускная способность, 50/60 Гц | 3.1 | - | IEC 60250 |
| Относительная допустимость, 1 МГц | 3 | - | IEC 60250 |
| Фактор рассеивания, 50/60 Гц | 0.0008 | - | IEC 60250 |
| Фактор рассеивания, 1 МГц | 0.0025 | - | IEC 60250 |
| Фактор рассеивания, 2450 МГц | 0.0049 | - | IEC 60250 |
| Сравнительный индекс отслеживания | 150 | V | IEC 60112 |
| Сравнительный индекс отслеживания, M | 100 | V | IEC 60112 |
| Источник GMD, последний раз обновлялся:11/06/2003 | |||
| Параметр | ||
| Впрыскивание | Стоимость | Единица |
| Температура сушки | 150 | °C |
| Время сушки | 4 - 6 | часы |
| Время сушки (кумулятивное) | 24 | часы |
| Максимальное содержание влаги | 0.02 | % |
| Температура плавления | 350 - 400 | °C |
| Температура сопла | 345 - 400 | °C |
| Передняя температура в зоне 3 | 345 - 400 | °C |
| Средняя температура в зоне 2 | 340 - 400 | °C |
| Температура задней зоны 1 | 330 - 400 | °C |
| Температура плесени | 135 - 165 | °C |
| Давление на спину | 0.3 - 0.7 | MPa |
| Скорость винта | 40 - 70 | обороты в минуту |
| Размер цилиндра | 40 - 60 | % |
| Глубина вентиляции | 0.025 - 0.076 | мм |
| Источник GMD, последний раз обновлялся:11/06/2003 | ||
|
Для получения дополнительной информации, пожалуйста, скачайте информационный лист |
|
 |
S-Plastics Ultem 2200N.pdf |
|
