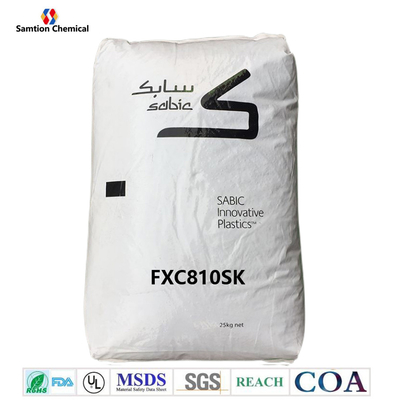

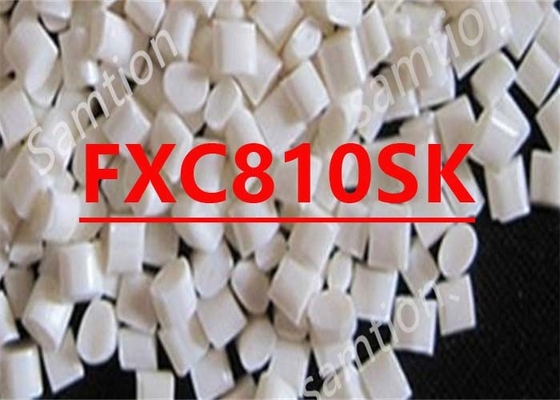

СабикЦиклой FXC810SKсмолаЦветовой пакет может повлиять на производительность. Визуальный Fx PC+ABS в различных металлических (сверкающих) цветах. Высокие характеристики тепла / хорошего потока.
| Типичные свойства (1) | |||
| Механический | Стоимость | Единица | Стандартный |
| Напряжение на тягу, yld, тип I, 50 мм/мин | 51 | MPa | ASTM D 638 |
| Напряжение на тягу, brk, I тип, 50 мм/мин | 44 | MPa | ASTM D 638 |
| Нагрузка на тягу, год, тип I, 50 мм/мин | 5 | % | ASTM D 638 |
| Нагрузка на тягу, brk, I тип, 50 мм/мин | 50 | % | ASTM D 638 |
| Модуль тяги, 50 мм/мин | 2480 | MPa | ASTM D 638 |
| Нагрузка на изгиб, год, 1,3 мм/мин, протяженность 50 мм | 75 | MPa | ASTM D 790 |
| Модуль изгиба, 1,3 мм/мин, протяженность 50 мм | 2410 | MPa | ASTM D 790 |
| Напряжение натяжения, выход, 5 мм/мин | 55 | MPa | ISO 527 |
| Напряжение натяжения, разрыв, 5 мм/мин | 45 | MPa | ISO 527 |
| Напряжение натяжения, выход, 50 мм/мин | 55 | MPa | ISO 527 |
| Напряжение натяжения, разрыв, 50 мм/мин | 45 | MPa | ISO 527 |
| Напряженность, выход, 5 мм/мин | 5 | % | ISO 527 |
| Напряжение натяжения, разрыв, 5 мм/мин | 15 | % | ISO 527 |
| Напряженность, выход, 50 мм/мин | 5 | % | ISO 527 |
| Нагрузка на тягу, разрыв, 50 мм/мин | 15 | % | ISO 527 |
| Модуль тяги, 1 мм/мин | 2400 | MPa | ISO 527 |
| Нагрузка на изгиб, выход, 2 мм/мин | 82 | MPa | ISO 178 |
| Модуль изгиба, 2 мм/мин | 2400 | MPa | ISO 178 |
| Твердость, H358/30 | 99 | MPa | ISO 2039-1 |
| Твердость, Роквелл R | 121 | - | ISO 2039-2 |
| Влияние | Стоимость | Единица | Стандартный |
| Izod Impact, вырезанный, 23°C | 427 | Д/м | ASTM D 256 |
| Общая энергия приборового удара, 23°C | 40 | J | ASTM D 3763 |
| Izod Impact, отмеченный 80*10*4 +23°C | 24 | kJ/m2 | ISO 180/1A |
| Izod Impact, отмеченный 80*10*4 -30°C | 12 | kJ/m2 | ISO 180/1A |
| Степень нагрева 23°C, V-отметка Край 80*10*4 sp=62mm | 25 | kJ/m2 | ISO 179/1eA |
| Степень температуры -30°C, V-отметка Эджве 80*10*4 sp=62 мм | 13 | kJ/m2 | ISO 179/1eA |
| ТЕРМИЧЕСКИЙ | Стоимость | Единица | Стандартный |
| Температура смягчения Виката, скорость B/50 | 143 | °C | ASTM D 1525 |
| HDT, 0,45 MPa, 3,2 мм, не обжаренный | 131 | °C | ASTM D 648 |
| HDT, 1,82 МПа, 3,2 мм, не обжаренный | 112 | °C | ASTM D 648 |
| CTE, от -40°C до 40°C, поток | 7.2E-05 | 1/°C | ASTM E 831 |
| CTE, от -40°C до 40°C, xflow | 7.2E-05 | 1/°C | ASTM E 831 |
| Теплопроводность | 0.2 | W/m-°C | ISO 8302 |
| CTE, от 23°C до 60°C, поток | 8.E-05 | 1/°C | ISO 11359-2 |
| CTE, от 23°C до 60°C, xflow | 8.E-05 | 1/°C | ISO 11359-2 |
| Испытание давления шаров, 125°C +/- 2°C | Пропускные | - | IEC 60695-10-2 |
| Температура смягчения Виката, скорость B/50 | 128 | °C | ISO 306 |
| Температура смягчения Виката, скорость B/120 | 130 | °C | ISO 306 |
| HDT/Be, 0,45MPa Край 120*10*4 sp=100 мм | 128 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Край 120*10*4 sp=100mm | 108 | °C | ISO 75/Ae |
| ФИЗИКА | Стоимость | Единица | Стандартный |
| Специфическая гравитация | 1.18 | - | ASTM D 792 |
| Сжатие плесени, поток, 3,2 мм | 0.4 - 0.6 | % | Метод S-Plastics |
| Скорость потока плавления, 260°C/5,0 kgf | 22 | g/10 мин | ASTM D 1238 |
| Плотность | 1.18 | g/cm3 | ISO 1183 |
| Объем плавления, MVR при 260°C/5,0 кг | 22 | см3/10 мин | ISO 1133 |
| Электрические | Стоимость | Единица | Стандартный |
| Сопротивляемость объема | >1.E+15 | Омм-см | IEC 60093 |
| Сопротивляемость поверхности, ROA | >1.E+15 | Омм. | IEC 60093 |
| Диэлектрическая прочность, в масле, 0,8 мм | 35 | КВ/мм | IEC 60243-1 |
| Диэлектрическая прочность, в масле, 1,6 мм | 25 | КВ/мм | IEC 60243-1 |
| Диэлектрическая прочность, в масле, 3,2 мм | 17 | КВ/мм | IEC 60243-1 |
| Относительная пропускная способность, 50/60 Гц | 2.8 | - | IEC 60250 |
| Относительная допустимость, 1 МГц | 2.7 | - | IEC 60250 |
| Фактор рассеивания, 50/60 Гц | 0.003 | - | IEC 60250 |
| Фактор рассеивания, 1 МГц | 0.005 | - | IEC 60250 |
| Источник GMD, последний раз обновлен:05/16/2002 | |||
| Эти ценности недвижимости не предназначены для целей спецификации. | |||
| Пожалуйста, обратитесь к вашему(Местный офис продаж)КОММЕНТАРИЯ В ТОМ РЕГИОНЕ | |||
| (1) Только типичные значения. Для различных цветов возможны вариации в пределах нормальных допустимых норм. Все значения измеряются через 48 часов. Все свойства, за исключением объема плавления и скорости потока плавления, измеряются на формованном впрыском Все образцы, испытанные в соответствии с испытательными стандартами ISO, подготавливаются в соответствии с ISO 294. |
|||
| (2) Только типичные данные для целей отбора. | |||
| (3) Данная квалификация не предназначена для отражения опасности, представляемой этим или любым другим материалом в реальных условиях пожара. | |||
| (4) Внутренние измерения согласно стандартам UL. | |||
|
